Zubehör für Waagen

Drucker, Barcodeleser, Datenlogger ...

Mit praktischem Zubehör schaffen wir flexible Lösungen, erweitern die Einsatzmöglichkeiten und verbessern die Bedienung. Wenn Sie eine spezielle Aufgabenstellung haben zögern Sie nicht mit uns Kontakt aufzunehmen. Wir beraten Sie gerne und finden gemeinsam eine Lösung.



Anzeigegeräte

RHEWA 82C2

Auf der Produktseite » Anzeigegeräte finden Sie Geräte mit Standard Wiegefunktionen, erweitertem Funktionsumfang oder programmierbaren Bedienabläufen zum Anschluss an alle Lastaufnehmer mit DMS Wägezellen.

» zu den Anzeigegeräten




Zweit- und Fernanzeige RH 0405-10

Fernanzeige

Hervorragend ablesbare Zweitanzeige für den Innen- und Außenbereich.

  • Edelstahlgehäuse, Schutzart IP67
  • helle 6-stellige LED-Anzeige
  • Ziffernhöhe 45mm
  • incl. Wandmontageset
  • 1 serielle Schnittstelle
  • Spannungsversorgung 230VAC
  • Netzteil integriert

Option: Dreh- und Schwenkhalterung



Der Anschluss der Fernanzeige erfolgt über Kabel an einer seriellen Schnittstelle des Anzeigegerätes oder drahtlos über ein Bluetooth Modul. Für die Montage empfehlen wir die dreh- und schwenkbare Halterung zur optimalen Einstellung des Ablesewinkels.




Rollendrucker für Wiegebelege

Thermo- Rollendrucker

Rollendrucker für Thermopapierrollen · Rollenbreite 58 mm · Anschluss an Anzeigegeräte über serielle Schnittstelle RS232 · Spannungsversorgung 230VAC über externes Netzteil

Einfach zu handhaben, sehr zuverlässig, druckt auch Barcode.

Option: Halterung zur Befestigung seitlich am Anzeigegerät




Nadeldrucker für Wiegebelege

Epson Formulardrucker

Epson LQ 590II mit RS232 Schnittstelle

24-Nadel Hochgeschwindigkeitsdrucker · kompakt, robust und zuverlässig · Verarbeitet ein Original mit bis zu vier Durchschlägen · flexibles Papiermanagement mit Einzug vorne oder hinten · Anschluss an Anzeigegeräte über serielle Schnittstelle

Für Druckbelege im Format DIN A4, A5. Für Einzelblatt oder Endlospapier mit Perforation.




Laserdrucker für Wiegebelege

Laserdrucker

Laserdrucker mit Ethernet Schnittstelle

SW-Laserdrucker für Anzeigegeräte mit Ethernet Netzwerkschnittstelle.

Die Anzahl der Ausdrucke ist einstellbar. Der Ausdruck erfolgt auf A4 Papier.




Kompakter Drucker für Etiketten oder Papierrollen

Etikettendrucker

Thermodirekt- oder Thermotransfer- Etikettendrucker für Etiketten- oder Papierrollen · Druckbreite bis 100 mm · mit Etiketten Spendeeinrichtung · Anschluss an Anzeigegeräte über serielle Schnittstelle RS232 · Spannungsversorgung 230VAC über externes Netzteil

Neben den Wiegedaten und eingegebenen variablen Daten können auch Barcode gedruckt werden. Das Druckbild wird je nach Einsatzzweck angepasst oder individuell formatiert.

Anwendungsbeispiele: Tarabarcode · Artikelauszeichnung




Etikettendrucker zum Auszeichnen

CAB Drucker Waagenschnittstelle

Profi Thermodirekt- oder Thermotransfer- Etikettendrucker für Etikettenrollen mit größeren Rollendurchmessern · Druckbreite bis 100 mm · mit Etiketten Spendeeinrichtung · Anschluss an Anzeigegeräte über serielle Schnittstelle RS232 · Spannungsversorgung 230VAC.

Für flexible Auszeichnungslösungen. Mit Etikettensoftware für die Gestaltung der Layouts.

Anwendungsbeispiele: Artikelauszeichnung

Direkt zum Etikettenhersteller und Druckerprofi Marschall




Barcode selbst erstellen

Barcode erstellen

Mit dem Beleg- und Etikettendrucker der Waage erstellen Sie Barcode für:

  • Behälter Tara
  • Chargen-Nr.
  • Artikel-Nr., Sortierung
  • Wäschearten, Abfallarten
  • Statusinformationen
  • Mitarbeiter PIN
  • usw.



Tarabarcode

Tara Behälter Barcode

Die Behälter werden einmal leer gewogen und mit einem Barcode für das Taragewicht versehen.

Um den Nettoinhalt eines Behälters feststellen zu können brauch nur der Tarabarcode gescannt zu werden.

Mit dem Barcodeleser lässt sich die Waage steuern, manuelle Eingaben können entfallen.




Thermotransfer-Druck

PE-Folienetikett

Mit dem Thermotransfer-Drucker lassen sich z.B. wasserfeste Folienetiketten bedrucken.

  • PE Folienetikett, weiß
  • wasserfest und UV-beständig
  • Standardgröße BxH 79x48 mm
  • Rindfleischetikett mit Gewebegitter
  • Standardgröße BxH 76x78 mm



Barcodeleser, Kabel

Barcodeleser

Mit einem Barcodeleser (Barcodescanner) eröffnen sich weitere Möglichkeiten zur sicheren und komfortablen Bedienung einer Waage. Manuelle Eingaben können entfallen, Eingabefehler werden vermieden. Durch die umfangreiche Programmierbarkeit der Barcodeleser können komplexe Wiegeabläufe gesteuert werden.

Der Anschluss des Barcodelesers erfolgt steckbar an der RS232 Schnittstelle des Anzeigegerätes. Die Spannungsversorgung des Barcodelesers wird von der Anzeige übernommen.




Barcodeleser, Funk

Funk Barcodeleser für Waagen

Drahtloser Barcodeleser mit Ladeschale

Kabellose Barcodeleser geben mehr Beweglichkeit bei der Erfassung, z.B. dann, wenn Barcode von größeren Behältern auf Bodenwaagen gescannt werden müssen.

Die Basis- und Ladestation mit externem Netzteil wird über die RS232 Schnittstelle steckbar mit der Waagenanzeige verbunden.



Datenlogger mit USB-Stick

Um Wiegedaten aufzuzeichnen kann der Datenlogger eine Alternative zum Drucker oder der direkten EDV-Verbindung sein. Verfügbar in drei Ausführungen für den Einsatz im Innen- oder Außenbereich. Der USB-Datenlogger für den Außenbereich kann mit einem RFID Lesegerät kombiniert werden.



Messwerte auf dem USB-Stick speichern

IP65 Datenlogger

Für automatische, zyklische oder ereignisgesteuerte Messwertaufzeichnungen eignet sich die Datenloggerlösung bei der Messwerte und Begleitdaten (Vorgabewerte oder im Bedienerdialog abgefragte Zusatzinformationen) vom Anzeigegeräte der Waage direkt in einer Datei (txt, csv) auf einem USB-Stück gespeichert werden.

Die Datenloggerfunktion steht für die Anzeigegeräte RH 83sigma und RH 84vario in zwei Ausführungen zur Verfügung: a) mit USB-Kabel zum Anschluss des USB-Sticks, oder b) mit verschließbarer IP65 Buchse für feuchte oder staubige Umgebungsbedingungen.

Kombinationen von Messwertaufzeichnung auf Druckern und parallel auf dem USB-Stick sind möglich.

» Beispiel Datenformate

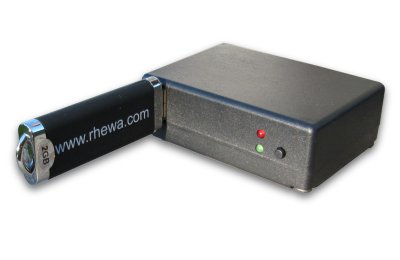

USB-Datenlogger, externes Gerät

USB Datenlogger Waage

USB Datenlogger für Geräte mit serieller Schnittstelle.

Das ideale Zubehör um Langzeit-, Intervall- oder Kontrollwiegungen aufzuzeichnen. Der Anschluss erfolgt über die serielle Schnittstelle des Anzeigegerätes. Die Übertragung der Wiegedaten vom Anzeigegerät zum USB-Datenlogger kann auf Tastendruck an der Anzeige, automatisch bei Ruhelage oder zyklisch erfolgen.

» Beispiel Datenformate




Einsatzbereiche ...

Stammdatengewichte erfassen

für die Protokollierung und Aufzeichnung mit dem USB-Datenlogger sind z.B.

  • Gewichtserfassung für Artikelstammdaten
  • Gewichtsverläufe zur Prozessanalyse
  • Nachweis von Kontrollwiegungen
  • Inventur mit mobilen Waagen
  • Erntemengenerfassung



Protokollieren von Messwerten

Aufzeichnung von Wiegedaten als TXT/CSV-Datei auf dem USB-Stick des Datenloggers

Beispieldaten
Lfd-Nr;Datum;Zeit;Auftrag-Nr;Artikel-Nr;Netto;Stück[CR/LF]
Datum;Zeit;Brutto;Tara;Netto[CR/LF]
Artikelnummer;Netto[CR/LF]

Bluetooth und WLAN für Waagen

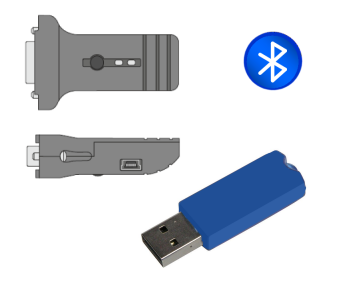

Bluetoothmodul für serielle Schnittstellen

Bluetooth Waagen Schnittstelle

Die Bluetooth-Module der Klasse 1 (100 mW Sendeleistung) ermöglichen eine drahtlose Verbindung von:

  • Waage » PC
  • Waage » Drucker
  • Waage » Fernanzeige

Die Reichweite der Funkverbindung ist stark von den örtlichen Gegebenheiten abhängig. Sie beträgt bis zu 100 m bei Sichtverbindung zwischen den Modulen.

Die Spannungsversorgung der Module erfolgt am PC über USB-Anschluss, am Auswertegerät über Schnittstellenstecker und am Drucker über ein separates Steckernetzteil.



WLAN-Modul

WLAN Waage Netzwerk

Das WLAN-Modul ermöglicht die Nutzung eines Auswertegerätes mit serieller Schnittstelle in einem lokalen Netzwerk (LAN) oder einem drahtlosen lokalen Netzwerk (WLAN). Die Nachrüstung an bestehenden Wägeanlagen ist möglich.

Die Netzwerkparameter können vom System Administrator ohne zusätzliche Software über eine Webbrowseroberfläche eingestellt werden.

Die Spannungsversorgung des Moduls erfolgt über ein separates Steckernetzteil.

Option: Schutzgehäuse für Feuchtraumanwendungen




Relaisbox

Relaisbox

Für Waagen mit Schaltausgängen.

Die Relaisbox wird an die elektronischen Ausgänge des Auswertegerätes angeschlossen und ermöglicht ein potentialfreies Schalten von externen Geräten wie Pumpen, Ventilen etc.

Stahlblechgehäuse IP65, mit integriertem Netzteil zur Spannungsversorgung der Relaismodule, vorverdahtet. Maximale Schaltleistung der Relaiskontakte (Wechsler) AC 250V / 12A, DC 48V / 2,4A. Anschluss an Anzeigegeräte über 2m Steuerleitung.




Relaismodul

Relaismodul

Für Waagen mit Schaltausgängen.

Relaismodul zur Hutschienenmontage. Maximale Schaltleistung der Relaiskontakte (Wechsler) AC 250V / 12A, DC 48V / 2,4A.




Anwendungsbeispiel

Anzeigegerät mit Dosierprogramm zum Anschluss von 1 oder 2 Waagen. Die Anzeige prüft die Eingaben auf Plausibilität (Überfüllsicherung) und startet die Dosierung entweder über den 230VAC Ausgang 1 oder über die 24VDC Ausgänge 2 und 3 für Grob- Feindosierung.

Dosierwaage
