Bodenwaagen

für den bodenebenen Einbau oder zur Überfluraufstellung

Bodenwaagen · Auffahrwaagen · Wägerahmen

Eichfähige Industrie- Bodenwaagen für Wiege-, Zähl- und Dosieraufgaben. Zum Anschluss an » Anzeigegeräte gemäß Aufgabenstellung und gewünschtem Funktionsumfang.



» Produkte » Bodenwaagen » Bodenwaagen Sonderausführung



Inhalt:



Tisch- und Bodenwaagen mit einer Wägezelle



RH034 und RH035 - Tisch- und Bodenwaagen

Bodenwaage überflur, Bodeneinbau
  • Boden- und Tischwaage
  • Oberfläche, pulverbeschichtet
  • 1 DMS Wägezelle, Schutzart IP66
  • 034 Tisch- oder Bodenaufstellung
  • 035 Tisch-, Bodenaufstellung oder Bodeneinbau
  • zu 035 Grubenrahmen und Einbauzeichnung
    vorab lieferbar
TypPlattform mmWägebereiche kg
034650 x 55060, 150, 300
035800 x 600150, 300, 500


Optionen: Edelstahlausführung mit Edelstahl Wägezelle · Grubenrahmen mit Einbauzeichnung für Typ 035 · Hersteller Ersteichung



Mobile Waagen mit Fahrvorrichtung



RH034 und RH035 - Bodenwaagen, fahrbar

Bodenwaage mit Batteriebetrieb
  • Plattform- Bodenwaage
  • Oberfläche, pulverbeschichtet
  • 1 DMS Wägezelle, Schutzart IP66
  • Fahrvorrichtung mit Griff und 2 Rollen
  • nach hinten kippen und verfahren
TypPlattform mmWägebereiche kg
034650 x 55060, 150, 300
035800 x 600150, 300, 500


Optionen: Anzeigegerät mit integriertem Akku oder externe Batterie mit Ladegerät · Edelstahlausführung mit Edelstahl Wägezelle



RH 034 und RH 035 - Bodenwaage mit Lehne


fahrbare Bodenwaage, Sackwaage
  • Plattform- Bodenwaage
  • Oberfläche, pulverbeschichtet
  • 1 DMS Wägezelle, Schutzart IP66
  • Fahrvorrichtung mit Griff und 2 Rollen
  • Lehne für Sackware
TypPlattform mmWägebereiche kg
034650 x 55060, 150, 300
035800 x 600150, 300, 500


Optionen: Anzeigegerät mit integriertem Akku oder externe Batterie mit Ladegerät · Edelstahlausführung mit Edelstahl Wägezelle



Hubwagen mit Waage



Wiegehubwagen RH 954B

Robuster Handhubwagen zum einfachen Wiegen • verwindungssteife Konstruktion mit unten geschlossenem U-Profilrahmen, lackiert • polyurethanbereifte Lenkränder und Tandemlastrollen • 4 DMS-Wägezellen, Schutzart IP67 • einfache Anzeigeelektronik im Kunststoffgehäuse • LCD-Anzeige mit Hinterleuchtung, Ziffernhöhe 15mm • Tara- und Nullstellfunktion • Stromversorgung über 2 Lithium-Batterien


Hubwagen mit Waage, Wiegehubwagen
  • wendiger Hubwagen mit 4 DMS Wägezellen
  • Tragfähigkeit 2300 kg
  • einfache Anzeige
  • nicht eichfähig
Gabel mmWägebereichAblesbarkeit
Länge 1145
Tragbreite 560
2000 kg1 kg

Option: Feststellbremse mit Fußbetätigung




Mobilität und Funktionalität



Wiegehubwagen RH 856 / RH 956

Hubwagen mit Waage, Wiegehubwagen
  • wendiger Hubwagen mit 4 DMS Wägezellen
  • Tragfähigkeit 2300 kg
  • 3 verschiedene Anzeigegerät zur Wahl
  • Ausführung 956, nicht eichfähig
  • Ausführung 856, eichfähig
Gabel mmWägebereichAblesbarkeit
Länge 1145
Tragbreite 560
2000 kg0,5 / 1 kg


Optionen: Streifendrucker · WLAN-Modul · Schaltausgänge für Dosierung · Eichung · Kalibrierung


PDF


Palettenwaage U-Form



RH 050 - Boden- Palettenwaage in U-Form

Zum Verwiegen von Europaletten, Gitterboxen, BigBag, Oktabin, IBC-Behälter etc.

Paletten U-Waage mobile Bodenwaage
  • Bodenwaage, U-Waage
  • leicht ortsveränderlich
  • 2 Gummirollen und Hebegriff
  • Oberfläche pulverbeschichtet
  • Tragfähigkeit bis 4000 kg
  • 4 DMS Wägezellen aus Edelstahl
  • zwei Standardabmessungen
  • Sonderabmessungen auf Anfrage
  • Anzeigegerät nach Wahl
TypL x B mmWägebereiche kg
050/11250 x 840 600, 1500, 2000, 3000
050/21250 x 1000
050/31250 x 1040

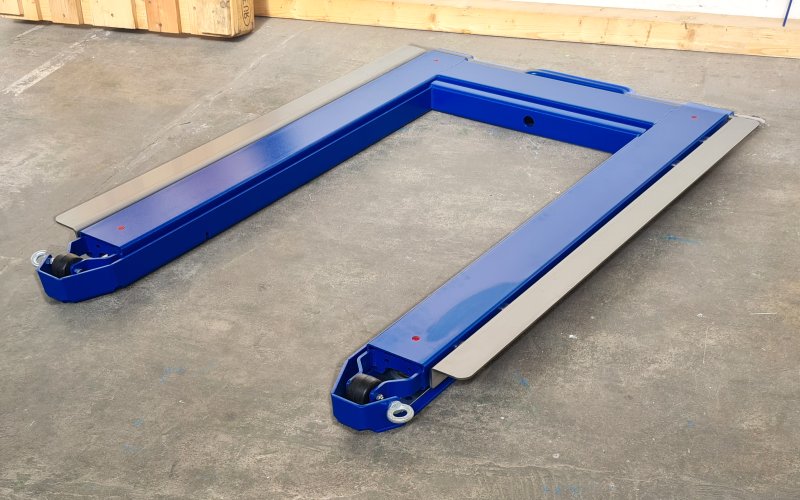

Optionen: Einlegeplatte · Verbreiterungswinkel für Typ 050/1 auf 1000 mm



Schutzrahmen für U-Waage

Palettenwaage U-Waage

Einfacher und wirksamer Anfahrschutz für U-förmige Waagen.

Die Waage wird durch den Rahmen fixiert und vor Stößen durch einfahrende Hubgeräte geschützt.




RH S051 - U-Form Waage

Zum Verwiegen von Abfallbehältern, Containern, Oktabin, BigBag Paletten usw.

Bodenwaage U-Waage
  • Bodenwaage, U-Waage
  • Oberfläche pulverbeschichtet
  • Schenkelbreite 200 - 300 mm
  • Einfahrbreite 600 - 700 mm
  • Tragfähigkeit 3500 kg
  • 4 DMS Wägezellen aus Edelstahl
  • Anzeigegerät nach Wahl
TypL x B mmWägebereiche kg
S051/31200 x 1200600, 1500, 2000
S051/31400 x 1200600, 1500, 2000
S051/31800 x 1200600, 1500, 2000


Weitere Sonderabmessungen auf Anfrage




RH S051 - Edelstahl U-Form Waage

Zum Verwiegen von IBC-Containern, Rührwerksbehälter, Industrie-, Chemie-, und Europaletten

Edelstahlwaage für IBC und Fasspaletten
  • Bodenwaage, U-Waage
  • Edelstahlausführung
  • Schenkelbreite 200 - 300 mm
  • Einfahrbreite 600 - 700 mm
  • 4 DMS Wägezellen aus Edelstahl
  • Anzeigegerät nach Wahl
TypPlattform mmWägebereiche kg
S051/41200 x 1300600, 1500, 2000


Optionen: Ex-Schutz Ausführung · 3-Seiten Führungsrand · Anfahrschutz

» weitere Edelstahl Bodenwaagen

Überflur Auf- und Durchfahrwaagen



RH 062 - Auf- und Durchfahrwaage

Vielseitig einsetzbar u.a. in Wäschereien und Pflegeeinrichtungen

flache Bodenwaage
  • leicht versetzbare Bodenwaage
  • Oberfläche pulverbeschichtet
  • 4 DMS Wägezellen, Schutzart IP66
  • geringe Auffahrhöhe, nur 35mm
  • federnd montierte Rampe(n)
  • mühelos befahrbar
  • Anzeigegerät nach Wahl
Plattform mmWägebereichAblesbarkeit
1140 x 800200 kg100 g


Optionen: Zweite Rampe · Geländer · Eichung, Kalibrierung

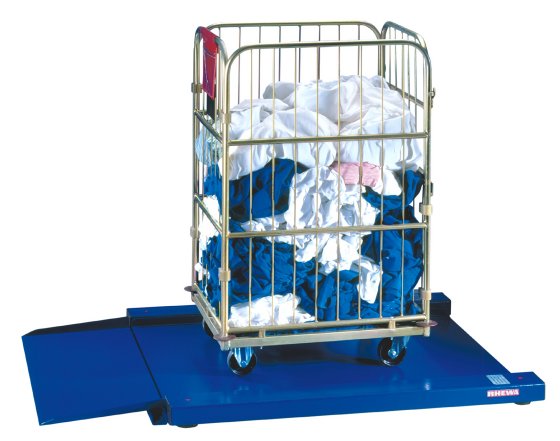

RH 062 - Anwendungsbeispiel

Bodenwaage Wäscherei

Bodenwaage Typ 062 in einer Wäscherei

Weitere Einsatzbereiche:

  • wiegen von Rollcontainern
  • fahrbaren Kommissionierwagen
  • fahrbaren Abfallbehältern

Einsatz auch in Pflegeeinrichtungen

  • als Rollstuhl und Personenwaage
  • mit Edelstahlgeländer als Stehhilfe



RH 060 - Auf- und Durchfahrwaage

  • Bodenwaage zum Auffahren
  • Oberfläche, pulverbeschichtet
  • Plattform nur 45mm hoch
  • mit einer integrierten Rampe
    bei Ausführungen bis 1500kg
  • Option Überfahrsicherung oder
    zweite Rampe zum Durchfahren
TypPlattform mmWägebereiche kg
060/11000 x 850300, 600, 1500
060/21250 x 1050600, 1500, 3000


Die Auffahr- oder Durchfahrwaage wird auf einem ebenen Boden montiert und kann jederzeit wieder versetzt werden. Auch schwere Lasten auf Paletten oder in Gitterboxen können mühelos aufgefahren werden. Die Waage eignet sich für den Einsatz in der Industrie, im Lager- und Versandbereich zur Gewichtskontrolle, für die Stückzählung oder als Dosierwaage.

» Auf- Durchfahrwaage in Edelstahl



RH 060 - Überflur Bodenwaage

Bodenwaage für Rollcontainer in einem Entsorgungsbetrieb

  • eichfähige Mengenerfassung von Sonderabfall
  • Zuordnung der Abfallart zum Verursacher
  • Summierung in getrennte Summenspeicher
  • Protokollierung der Einzelposten
  • Abdruck der Summen pro Abfallart
  • Ausgabe der Gesamtsumme
  • Preisrechnung €/kg



RH 060 - Überflurwaage mit integrierter Rampe

Große Wiegefläche für Euro- und Industriepaletten

  • Auffahrwaage mit integrierter Rampe
  • befahrbar mit allem was Räder hat
  • eichfähig, mit 4 DMS Wägezellen
  • Wiegefläche LxB 1250x1050 mm


Optionen: Anfahrhilfe für noch bequemeres Auffahren (wird vor die integrierte Rampe montiert), zweite Rampe zum Durchfahren, Ausführung bis 3000kg (ohne integrierte Rampe, dafür mit ein oder zwei Vorsatzrampen)



RH 060 - Anwendungsbeispiel

Bodenwaage mit Sonderlänge

  • Mengenerfassung von Produktionsabfällen
  • Zuordnung der Abfallart zum Verursacher
  • Netzwerkverbindung zur Software Datalog
  • Auswertung der Wiegedaten z.B. mit Excel
  • Optional mit Auf- und Abfahrrampe
  • Wiegefläche LxB 2000x1000 mm



RH 060 - Anwendungsbeispiel

Auffahrwaage mit zusätzlicher Rampe zum Durchfahren

  • eichfähige Bodenwaage
  • Auf- und Durchfahren des Wiegeguts
  • Aufstellung frei auf dem Boden
  • Wiegefläche LxB 1000x850 mm


Überflur Plattformwaagen



Die Bodenwaage Typ 071 mit verschweister Brückenplatte wird frei auf dem Boden aufgestellt oder auf » Trägern zur Erhöhung der Bodenfreiheit montiert. Auffahrrampen können an der Längs- und Schmalseite oder über Eck angebracht werden.



RH 071 - Überflurwaage

  • Robuste Wägebrücke mit geringer Bauhöhe
  • Oberfläche, pulverbeschichtet
  • Brückenplatte verschweißt
  • 4 DMS Wägezellen aus Edelstahl, IP67
TypPlattform mmWägebereiche kg
071/11250 x 1000300, 600, 1500
071/21500 x 1250600, 1500, 3000
071/31500 x 15001500, 3000
071/42000 x 15003000


Optionen: Auffahrrampen · Bodenstativ für die Anzeige · Träger zur Erhöhung der Bodenfreiheit · Anfahrschutz · Eichung, Kalibrierung



» Überflurwaage in Edelstahl

Bodenwaagen, einbaufähig



Die Bodenwaage Typ 070 mit verschraubter Brückenplatte kann sowohl frei auf dem Boden aufgestellt als auch in eine Waagengrube oder einen geschlossenem Schutzrahmen eingebaut werden.



RH 070 - Bodenwaage, einbaufähig

  • Bodenwaage 070, einbaufähig
  • Oberfläche, pulverbeschichtet
  • hohe Tragkraft und Belastbarkeit
  • 4 DMS-Wägezellen aus Edelstahl, IP67
  • Rampe(n) für Überfluraufstellung
  • Einbaurahmen für Bodeneinbau
TypPlattform mmWägebereiche kg
070/11000 x 800300, 600, 1500
070/21250 x 1000300, 600, 1500
070/31500 x 1250600, 1500, 3000
070/41500 x 1500600, 1500, 3000
070/52000 x 15001500, 3000, 6000


» Einbauwaage in Edelstahl

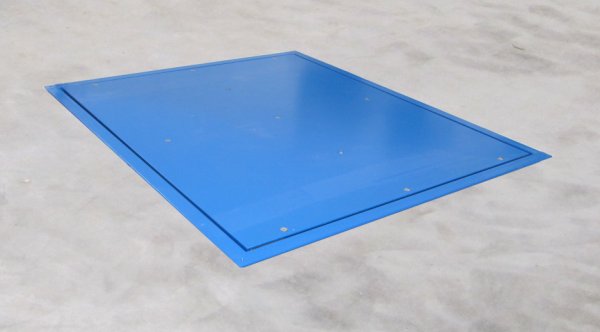

Bodeneinbauwaage, Anwendungsbeispiel

Einbau- Bodenwaage Typ RH 070

  • Plattform Bodenwaage mit 4 Wägezellen
  • lieferbar in Standard- und Sonderabmessungen
  • Anschluss an Anzeigegerät nach Wahl
  • Robust und hochbelastbar



Anwendungsbeispiel

Nettoverbrauch und Restmengen ermitteln

  • Brutto OUT - Gewicht einmalig mit Wiege-ID speichern
  • Etikett mit Wiege-ID auf das Gebinde kleben
  • Material in der Produktion verarbeiten
  • Brutto IN - Restmenge des Gebindes wiegen
  • Wiege-ID scannen oder manuell eingeben
  • Daten zur Wiege-ID werden geladen, verarbeitet
  • Netto DIF unter der Auftrag-Nr. buchen
  • Daten unter der Wiege-ID werden aktuallisiert

Einmal mit Brutto OUT erfasste Gebinde brauchen nur bei Wiedereinlagerungen (Brutto IN) erneut gewogen werden. Dieser Prozess hat sich u.a. in der Kunststoffindustrie und an Lackieranlagen im Einsatz bewährt..



Schutzrahmen für Bodenwaagen



RH 0720 - Anfahrschutzrahmen, flache Ausführung

Anfahrschutzrahmen für Bodenwaage RH 070

  • flache Aufstellung auf dem Boden
  • Oberfläche, pulverbeschichtet
  • Umsetzen der Waage mit Rahmen möglich

Optionen:

  • fest oder umlegbar angebautes Anzeigenstativ
  • verzinkte Ausführung

Sonderabmessungen auf Anfrage

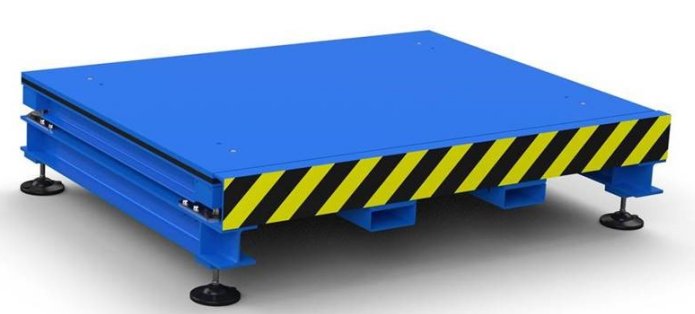

Bodenwaage im Schutzrahmen, unterfahrbar

Anfahrschutzrahmen für Bodenwaage

  • optimaler Schutz der Waage
  • 100 mm Bodenfreiheit
  • unterfahrbar für Hubgeräte

Sonderabmessungen auf Anfrage

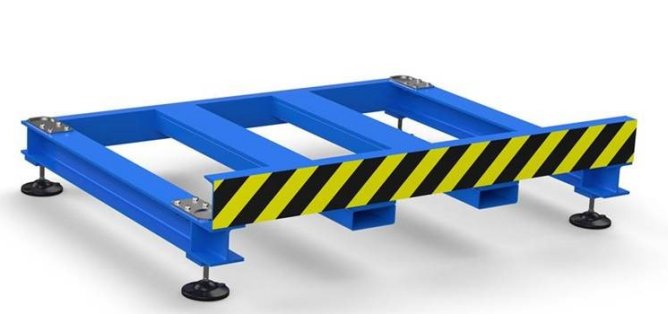

RH 0721 - Anfahrschutzrahmen, unterfahrbar

Anfahrschutzrahmen für Bodenwaage RH 070

  • 100 mm Bodenfreiheit
  • unterfahrbar für Hubgeräte
  • Umsetzen der Waage mit Rahmen möglich

Optionen:

  • Staplertaschen für öfteren Standortwechsel
  • Nivelierspindeln für ständig wechselnde Einsatzorte
  • fest oder umlegbar angebautes Anzeigenstativ
  • verzinkte Ausführung

Sonderabmessungen auf Anfrage




RH 0722 - Wiegetisch für Bodenwaagen

Bodenwaage Wiegetisch

Die Vorteile

  • Anpassung der Waage an die Arbeitshöhe
  • geschützte Aufstellung der Waage
  • unterfahrbar für Hubgeräte

Sonderabmessungen auf Anfrage



Wägerahmen



RH 078 - Wiegerahmen für Montage auf dem Boden

Ideale Lösung für den Aufbau von Fördertechnik, Behältern, Gestellen, Tischen, Maschinen ...

  • variables Rahmensystem mit 4 DMS Wägezellen
  • vielseitige Verwendung
  • auch in U- oder H-Form lieferbar
  • einfache Montage von Aufbauten
  • Anordnung von Befestigugungspunkten nach Vorgabe
  • Sondermaße und Wägebereiche auf Anfrage


Rollenbahnen oder Förderer können mitgeliefert oder kundenseitig beigestellt werden.
